概述
RP-DM500P系列局部放电监测装置采用于脉冲电流法，基于局部放电检测的国际标准IEC60270，能对放电强度进行定量监测。装置从高压带电传感器处获取回路信号，经滤波、调理实现对局放状态的实时监测和显示，其采用自适应抗干扰技术，可有效消除现场背景噪声干扰。
同时该装置还集成了工频带电显示功能和温度监测功能（“温度监测”为选配功能，订货时说明），具备RS485通讯接口，配合云平台，可实现远程监测和大数据综合分析诊断。
特点
● 采用基于脉冲电流法的局部放电检测技术，局放监测灵敏度高。
● 执行局部放电检测的国际标准IEC60270标准，能对放电强度进行定量。
● 采用自适应抗干扰技术，可有效消除现场背景噪声干扰。
● 集成无线测温功能，一个主机可带24个温度监测点（选配）。
● 集绝缘监测、温度监测、工频带电显示多功能于一体。
● 连续、实时在线监测设备绝缘和温升状态，进行多源状态综合诊断。
● 概率强度、平均强度、放电频度、温度值、带电状态等多源状态结果就地显示，输出综合诊断结果。
● RS485通讯方式，配套云平台，可实现远程监测和大数据综合分析诊断，结果更准确。
● 内置局部放电和温度的诊断分析算法，监测到高压设备发生局放和温升异常时， LED告警灯和告警继电器接点发出设备异常告警提示。
基本参数
● 功能配置：绝缘监测、电压监测、无线测温（选配）、环境温湿度监测（选配）。
● 电源电压：AC/DC 110V～220V（或另行定制）。
● 电源功率：不大于5W。
● 运行温度：-25℃～+55℃。
● 存储温度：-30℃～+70℃。
● 环境湿度：≤95%RH。
● 通讯接口：1×RS485。
● 无线频率：433MHz。

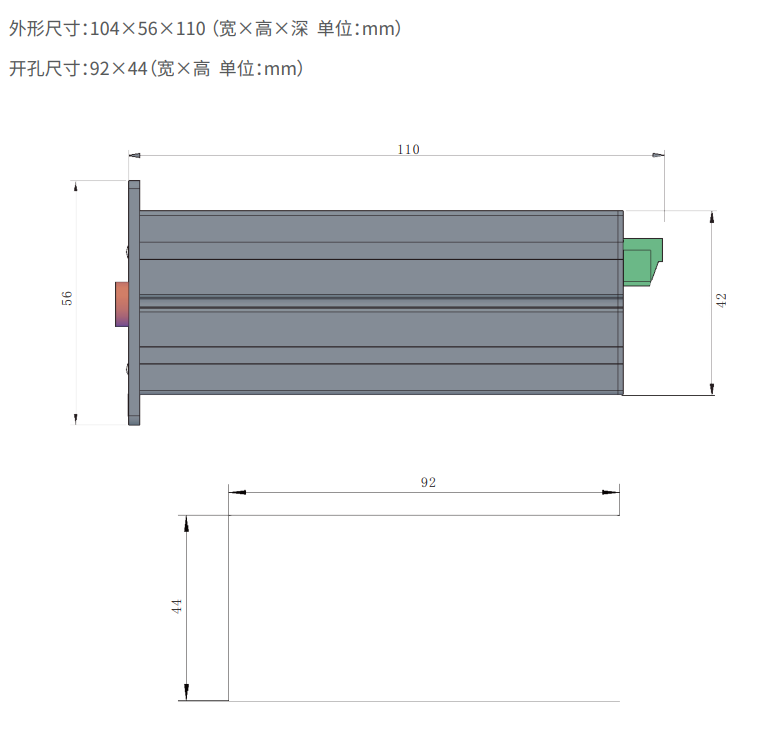

● 外形尺寸：104×56×110（mm）。
● 开孔尺寸：92×44（mm）。
● 就地显示：1.3英寸单色LCD，128×64点阵。
电压监测参数
● 输入电压：有效值不大于200V。
● 显示方式：LED显示。
● 输出显示：带电（红灯），失压（熄灭）。
● 闭锁接点：AC220V/5A（额定负载）；DC28V/6A （额定负载）。
● 接点类型：常开1对。
温湿度监测参数（选配参考）
● 传感类型：无线传感器，有源或无源可选配。
● 温度测量范围：-40℃～+80℃，精度：±2℃。
● 湿度测量范围：5％RH～99％RH ， 精度：3％RH。
● 采样频率：默认5min。
● 无线频率：433MHz。
绝缘监测参数
● 耦合电容：18pF～135pF。
● 测量范围：0pC～5000pC。
● 频带范围：150kHz～1.5MHz。
● 监测变量：概率强度、平均强度、放电频度。
● 放电频度：不大于5000（1s）。
● 告警输出：LED三色灯，绿色代表正常，黄色代表异常，红色代表严重。
● 告警接点：AC220V/5A（额定负载）；DC28V/6A（额定负载）。
● 接点类型：常开1对。

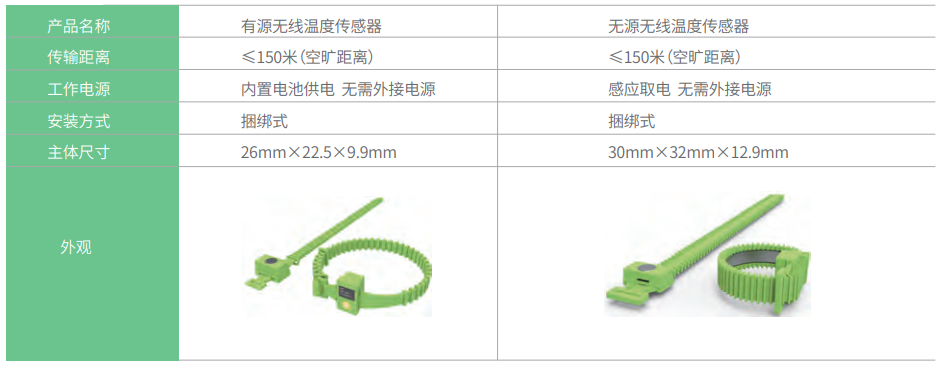

温度监测参数（选配参考）
● 传感类型：无线传感器，有源或无源可选配。
● 测量范围：-25℃～+125℃。
● 测量精度：±1℃。
● 采样频率：默认20秒。
● 无线频率：433MHz。
● 传输距离：≤150米。
● 工作电源：无源传感器（感应取电 启动电流≥5A）；
有源传感器（电池供电 工作年限≤5年）。

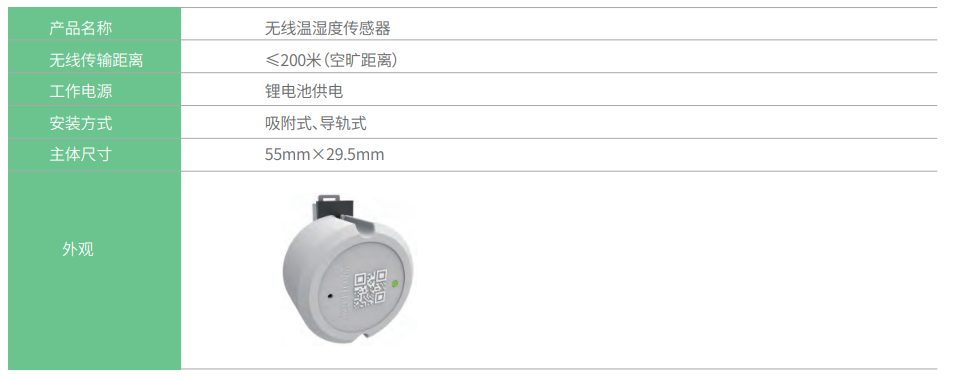

温湿度监测参数（选配参考）
● 传感类型：无线传感器，有源或无源可选配。
● 温度测量范围：-40℃～+80℃，精度：±2℃。
● 湿度测量范围：5％RH～99％RH ， 精度：3％RH。
● 采样频率：默认5min。
● 无线频率：433MHz。
复用柜内原有带电显示传感器。
